30CRM001 - EA1FN - 30RC 500

JOSE ANTONIO 30CRM001 Y 30RC500 Y EA1FN

Manual

http://qsl.net/ea2bsn/IC-7300_Basico.pdf

video Actualización de firmware de un Icom IC-7300

https://youtu.be/JRamJutFuuM

JOSE ANTONIO 30CRM001 Y 30RC500 Y EA1FN

JOSE ANTONIO 30CRM001 Y 30RC500 Y EA1FN

https://www.youtube.com/watch?v=3mjDIZ_duZE&feature=youtu.be

JOSE ANTONIO 30CRM001 Y 30RC500 Y EA1FN

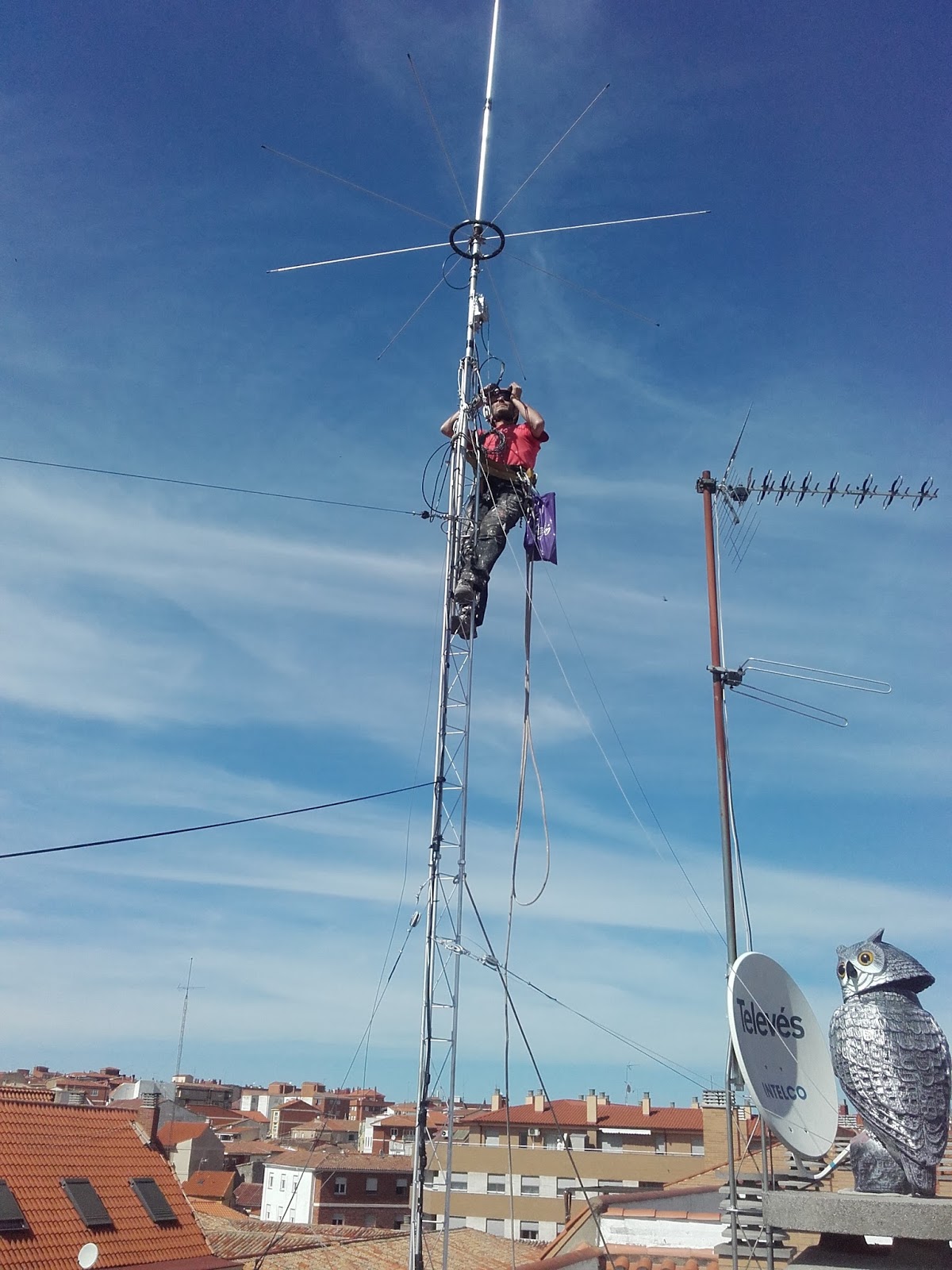

Base de la torreta

Espanta pajaros

Dipolo

JOSE ANTONIO 30CRM001 Y 30RC500 Y EA1FN

https://www.youtube.com/watch?v=_W70PUkcTn8#t=101

https://www.youtube.com/watch?v=VJcqmFm6SHg&feature=youtu.be

IC-7300 overview

Contenido del kit

1 Transceptor IC-7300
1 Microfono HM219
1 Cable alimentacion 13,8 voltios

IC-7300

ICOM IC-7300 Transceptor base HF / 50 / 70 Mhz.
El IC-7300 emplea un sistema de muestreo directo de RF. Las señales de RF son convertidas directamente a datos digitales y procesados en la FPGA (FieldProgrammable Gate Array), por lo que es posible simplificar la construcción del circuito. Este sistema es una tecnología líder que marcará una época en radioafición. Los IC-7300 mejoran cerca de 97dB (valor típico) las características RMDR y cerca de 15 dB (a una separación de frecuencia de 1 KHz) el ruido de fase, comparado con el IC-7200. Las características superiores del ruido de fase reducen los componentes de ruido en ambas señales de transmisión y recepción. La gran pantalla TFT táctil en color de 4,3 pulgadas proporciona un funcionamiento intuitivo. Utilizando el teclado del software de la pantalla táctil, podrá fácilmente configurar diferentes funciones y editar memorias.

TX: 1,800–1,999, 3,500–3,800, 7,000–7,200, 10,100–10,150,
14,000–14,350, 18,068–18,168, 21,000–21,450, 24,890–24,990,
28,000–29,700, 50,000–52,000, 70,000–70,500 Mhz

JOSE ANTONIO 30CRM001 Y 30RC500 Y EA1FN

FT857D - Modificación todas Band

He modificado mi éxito Reino Unido FT857D que me permita transmitir en 5Mhz de acuerdo con mi Aviso de Variación (NOV).

Los detalles de hardware de modificación se obtuvieron formulario de internet y se registran aquí:

Si usted tiene memorias configuradas en la radio, entonces el primer paso sería la de grabar estos si que quería volver a introducirlos después de la modificación. Yo uso FTBasicMMO y se utiliza esto para leer los ajustes de la radio (pero véase la nota 2 a continuación)

A continuación se deberá apagar y desconectar todos los conectores.

Retire la cubierta superior. Esto implica la eliminación de los siete tornillos de abajo hightlighted

Levante el ccover fuera con cuidado y desconecte el cable del altavoz (con un círculo en amarillo)

Localizar los puentes que han de ser modificado

En mi versión del Reino Unido (C2) los puentes están colocados originalmente como más adelante

se puede ver los puentes de montaje superficial (cero ohmios) y también la identificación numérica. Tenga en cuenta la numeración no consecutiva - asegúrese de identificar positivamente los puentes necesarios antes de proceder.

Retire los puentes de la ONU-requerido mediante el uso de una multa de punta de hierro de soldadura y pinzas finas (y una lupa!). A continuación, en teoría, se podría utilizar estos puentes quitados y soldarlos en los lugares que los necesitan añadir. Sin embargo, debido a esto es realmente incómoda (para mí), y porque los puentes son cero ohmios, me elegidos para salvar acaba de soldadura las tierras de los puentes de nueva requeridos. Aquí está el resultado

A continuación, volver a montar todo. En el encendido tendrá que hacer un reset. Cuando usé el reinicio general como se detalla en el manual que (<Inicio> y <potencia>) me di cuenta que todavía no podía transmitir en 5Mhz. Una más cuidadosa lectura de las instrucciones que estaba siguiendo indicó que la participación de un restablecimiento <Func> y <V / M> y <OFF> juntos se requiere. Llevé esto y ahora era capaz de TX en el 5Mhz.

A continuación quería recargar la programación en la radio. Como utilizo FTBasicMMO me elegidos de usar que sólo para encontrar que falló en la escritura de nuevo a la plataforma. Este resultó ser debido a que el ID Rig había cambiado como parte de la modificación. FTBasicMMO informa ahora el ID como 50/06 mientras que fue de 15/06 antes. La solución era salvar la programación original como CSV, leer la radio para establecer el ID de 50/06, importar los datos CSV guardados y, finalmente, escribir de nuevo a la radio - trabajo.

notas:

Después del reset (Home and Power) me encontré con que la banda era 5Mhz sigue sin estar disponible. Leyendo con cuidado en el http://www.kb2ljj.com/data/yaesu/ft-857.htm página web, se refería a un restablecimiento de <func> <V / M> y <OFF>. Atar esta resolvieron el problema y permitió la transmisión de 5Mhz.
Yo uso FTBasicMMO para leer y escribir los recuerdos de mi 857. Tras el restablecimiento de arriba me encontré con que este programa podría causar un informe de "error" en el 857 al intentar enviar la programación de la radio. Mientras que la investigación de este, me di cuenta de que la radio pre-mod tenía un 'ID Rig' de 15/06 y post mod un "ID Rig 'de 50/06. No estoy seguro del significado de estos números, pero mediante la lectura de la plataforma y luego importar la configuración anterior de CSV, yo era capaz de enviar los viejos recuerdos a la 857 como un equipo de perforación con un diámetro interior de 50/06.
He encontrado en mis intentos de reincorporar a la programación con FTBasicMMO que en algunas circunstancias la radio quedó sordo en todas las bandas! Nunca me hizo entender por qué, pero una vez que finalmente programada (véase más arriba) todo estaba en orden.
Información encontrada hasta el punto de jumper de configuración es:
Y los detalles del esquema relevantes:
FT857D Restablecer las opciones de manual de
Algunos o todos los ajustes del transceptor se pueden restablecer a su estado por defecto de fábrica utilizando una de las
después del encendido de las rutinas:
a) [V / M] + Botón de Encendido: Restablece todas las memorias y siguientes configuraciones del menú a sus factorydefault
valores:
Menú # 06 (AM STEP), 33 (DCS CODE), 52 (FM STEP), 56 (MEM TAG), 76 (RPT SHIFT),
82 (PASO SSB), y 83 (TONE FREQ).
b) [FUNC] + Botón de Encendido: Restablece todos los ajustes del menú (a excepción de los siguientes elementos del menú) para
sus valores predeterminados de fábrica.
Menú # 06 (AM STEP), 33 (DCS CODE), 52 (FM STEP), 56 (MEM TAG), 76 (RPT SHIFT),
82 (PASO SSB), y 83 (TONE FREQ).
c) [INICIO] + Botón de Encendido: reinicio general para todas las memorias y los ajustes del menú.
http://www.dxzone.com/best-links-week-11-2016/

JOSE ANTONIO 30CRM001 Y 30RC500 Y EA1FN

JOSE ANTONIO 30CRM001 Y 30RC500 Y EA1FN

http://radioaficion.com/cms/antena-bazooka-para-vhf-2-metros/

JOSE ANTONIO 30CRM001 Y 30RC500 Y EA1FN

A continuación describiré como realizar una sencilla y “elegante” antena dipolo para la banda de 2m con materiales caseros y reciclados, en este caso. No tendremos ni que utilizar el soldador.

Las antenas dipolo resultan muy interesantes para el radioaficionado por su fácil construcción y buen rendimiento, especialmente en HF, siendo además muy recomendado conocer su construcción de cara a su utilización en una situación de fortuna.

Para las bandas de VHF y UHF su rendimiento se ve superado por otro tipo de antenas, como por ejemplo las Yagui. Pero nuestro objetivo es más modesto, se trata de mejorar las capacidades de las antenas de los walkys, y eso lo conseguiremos sobradamente.

Construiremos un dipolo de media onda, sobre su cálculo y fundamentos teóricos en internet hay extensa documentación, que no tiene sentido replicar aquí. Según el modelo teórico y empírico en el que me he apoyado, nuestro dipolo tendrá una longitud total de 98 cm (como regla sencilla en caso de tener que hacer una antena de emergencia, la mitad de la longitud de onda en la que vayamos a transmitir), la ROE obtenida para la antena aquí construída ha sido de 1,2 en 145.500 con 5w de potencia.

Necesitaremos los siguiente materiales:

- 1m de cable unifilar de cobre de 2.5 mm2 de sección

- Una varilla de fibra de vidrio (de las que llevan los estores de las ventanas en su interior) en su defecto, una similar de material dieléctrico, de al menos 1m

- Una plancha metacrilato u otro material aislante

- 2 clemas

- Macarrón termoretráctil

- Bridas de 3 mm

En primer lugar cortaremos un plaquita de 10 X 10 cm de metacrilato, y le haremos los taladros según la foto adjunta. Nos valdrá de soporte del conjunto.

Después marcaremos en la varilla el centro para situar la placa.

Pelaremos el cable y cortaremos dos trozos de 50 cm cada uno, haciendo unos bastoncillos en los extremos para introducir cada uno en una clema de conexión.

Con las bridas vamos montando el conjunto sobre la placa.

El coaxial RG58 lo pelaremos según la foto adjunta, para conectar a los brazos del dipolo.

El hilo de cobre lo fijaremos a la varilla mediante trocitos de macarrón retráctil.

Si disponemos de medidor de estacionarias podemos sintonizar la antena cortando trocitos de los extremos del cable, siempre simétricamente. Si no, lo cortaremos a 49 cm desde el centro de la varilla y placa.
