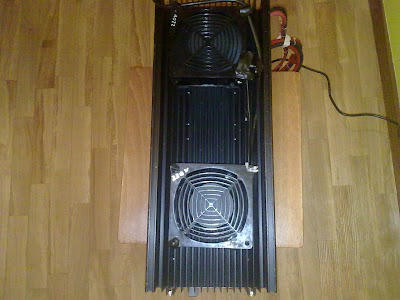

DOS VENTILADORES PARA DISIPAR MEJOR EL CALOR . SEGUN FABRICANTE 1200 W EN AM Y PICOS DE 2000 W EN SSB POTENCIA TESTEADA 600 W AM Y 1200 W SSB (PEP )
OCHO TRANSISTORES MAS UN ESCITADOR TRABAJA 24V CONSUME 80 A SEGUN FABRICANTE * TESTEADOS 60 AMPERIOS *
ENLACE http://www.youtube.com/watch?v=R9YZokWWwn8&feature=related
(E)
GRELCO FUENTE DE ALIMENTACION SERIE FA
Código: G24100M
(E) GRELCO FUENTE ALIMENTACION 100A 24VCC 2400W ANALOGICOS
Fuentes de alimentación de salida estabilizada de 13Vcc, 24Vcc y 48Vcc.
Son cortrocircuitables y tienen limitación de corriente. Todos los modelos disponen de la protección "crowbar" de sobretensiones a la salida, impidiendo un posible desperfecto a los equipos conectados a la fuente por una salida circunstancial de sobretensión.
Los modelos con instrumentos pueden ajustar la tensión de salida mediante un potenciómetro exterior.
Los equipos a partir de 240W la disipación de calor es a través de una turbina controlada por termostato.
Son cortrocircuitables y tienen limitación de corriente. Todos los modelos disponen de la protección "crowbar" de sobretensiones a la salida, impidiendo un posible desperfecto a los equipos conectados a la fuente por una salida circunstancial de sobretensión.
Los modelos con instrumentos pueden ajustar la tensión de salida mediante un potenciómetro exterior.
Los equipos a partir de 240W la disipación de calor es a través de una turbina controlada por termostato.
LAS ESTACIONARIAS TIENEN QUE ESTAR 1,1 PARA SU MAYOR RENDIMIENTO.
ResponderEliminarQue transistores utiliza?
ResponderEliminarZetagi B1200
ResponderEliminarAmplificador lineal HF - 24V
Margen de frecuencias: 20-30 MHz
Potencia de entrada: 5 W AM 12 W SSB
Potencia de salida: 1200 W AM 2000 W SSB (max)
Potencia de salida testeada: 600 W AM -1200 W SSB (PEP)
Paso final formado por un excitador más 8 unidades MRF-422
Tensión alimentación: 24 / 30 V - Consumo: 80 A
Dimensiones: 360x160x1100 mm - Peso: 4,16 Kg.
Retardo TX-RX en la modalidad SSB.
Protegido contra inversión de polaridad.
Potencia de salida regulable 6 niveles.
Quero comprar uma zetagi-b1200-amplificatore, o que devo fazer.
